Querbalken in der Dachkonstruktion: Vorteile und Einsatzmöglichkeiten

Wie Querbalken größere Spannweiten und offene Dachräume ermöglichen

Wie ein Querbalken wirkt, hängt vom Tragsystem ab: Der Deckenbalken nimmt als Zugband den Horizontalschub der Sparrenfüße auf, der Kehlbalken wird überwiegend auf Druck beansprucht und verkürzt die frei tragende Länge der Sparren. Beides kann dazu beitragen, dass ein Dachraum ohne Innenstützen auskommt.

Welche Spannweite ohne zusätzliche Stützen möglich ist, hängt von Dachneigung, Sparrenabstand, Lasten (Eigengewicht, Schnee, Wind), Holzklasse und Querschnitt ab; das legt die Statik bzw. Tragwerksplanung fest. Galerien, offene Lofts oder Ateliers lassen sich so planen, wenn die Lasten nachweislich über die Querbalken abgetragen werden.

Stabilität durch Querbalken: was sie leisten und was nicht

Querbalken tragen zur Stabilität des Dachstuhls bei, indem sie die Sparrenpaare in Querrichtung verbinden: Deckenbalken nehmen den Horizontalschub der Sparren als Zug auf, Kehlbalken stützen die Sparren auf Druck. Die Aussteifung in Längsrichtung, etwa gegen Wind auf den Giebel, übernehmen dagegen Windrispen bzw. Aussteifungsverbände, nicht die Querbalken.

Wie stark sich ein Dachstuhl unter Schnee- und Windlast verformt, hängt von Querschnitten, Anschlüssen und Lastverteilung ab; einseitige Lasten werden dabei nicht gleichmäßig verteilt. Lage und Bemessung der Querbalken legt die Statik fest.

Einsatzmöglichkeiten von Querbalken bei unterschiedlichen Dächern – Praxisbeispiele

Je nach Gebäudetyp und Nutzung übernehmen Querbalken unterschiedliche Aufgaben. Einige Beispiele:

• Historische Scheunen und Hallen: In alten landwirtschaftlichen Gebäuden tragen Balkenlagen oft Lagerböden für Heu oder Geräte. Bei einer Umnutzung zu Wohnraum oder Veranstaltungsräumen muss die Statik prüfen, ob die vorhandenen Balken die neuen Lasten aufnehmen.
• Mehrfamilienhäuser mit Dachausbau: Bei der Umwandlung von Dachböden in Wohnraum können Querbalken die Grundlage für Galerien oder Zwischenebenen bilden, etwa in Maisonettewohnungen. Ein solcher Einbau verändert die Lasten und erfordert einen statischen Nachweis.
• Individuelle Einfamilienhäuser: Für große Dachfenster oder Gauben werden Sparren unterbrochen und über Wechsel bzw. Auswechslungen abgefangen; Querbalken allein leisten das nicht. Lage und Ausbildung legt die Statik fest.

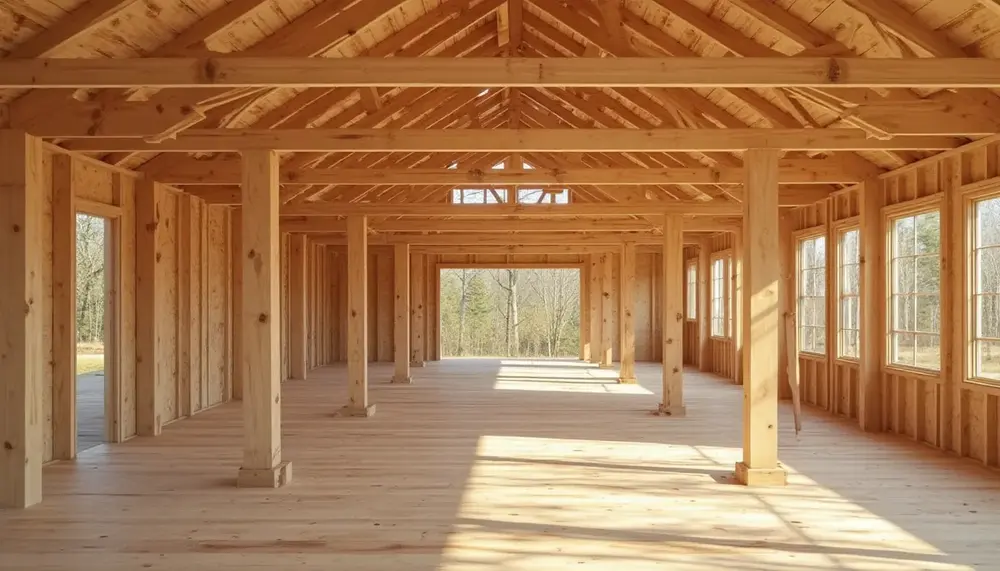

• Gewerbebauten und Werkstätten: In Werkstätten und Hallen bleibt die Fläche bei passender Dachkonstruktion frei von tragenden Innenwänden, sodass Maschinen und Regale flexibel stehen können. Welche Spannweite möglich ist, ergibt sich aus der Statik.

Praktische Tipps: Querbalken versetzen oder anpassen – Was ist zu beachten?

Querbalken zu versetzen oder in ihrer Höhe anzupassen, klingt im ersten Moment nach einer simplen Maßnahme – tatsächlich steckt der Teufel aber im Detail. Wer hier ohne fachliche Planung loslegt, riskiert ernsthafte Schäden an der gesamten Dachkonstruktion.

• Statische Nachweise einholen: Jede Veränderung an Querbalken muss von einem Tragwerksplaner (Statiker) berechnet werden. Selbst kleine Verschiebungen können das Kräftegleichgewicht im Dachstuhl komplett verändern.
• Genehmigungsfrage klären: Ob das Versetzen tragender Bauteile eine Baugenehmigung erfordert, richtet sich nach der Landesbauordnung; im Einzelfall entscheidet das Bauamt. Fragen Sie dort vor Beginn der Arbeiten nach.
• Material und Verbindungsmittel prüfen: Beim Anpassen oder Neuplatzieren von Querbalken sollten ausschließlich geeignete Verbindungsmittel und Hölzer mit ausreichender Tragfähigkeit verwendet werden. Alte Balken sind oft nicht wiederverwendbar.
• Fachgerechte Ausführung: Die Montage muss absolut präzise erfolgen. Schon minimale Schiefstellungen oder ungenaue Anschlüsse können zu Knarzgeräuschen, Setzungen oder sogar Rissen führen.
• Folgearbeiten einplanen: Nach dem Versetzen der Querbalken sind meist Anpassungen an Dämmung, Dampfbremse und Innenausbau notwendig. Diese Arbeiten sollten in die Planung einbezogen werden, um spätere Überraschungen zu vermeiden.

Ziehen Sie für Änderungen immer einen erfahrenen Zimmerer oder Bauingenieur hinzu. So bleibt der Dachstuhl dauerhaft sicher und flexibel nutzbar.

Sicherheit und Langlebigkeit: worauf es beim Einbau ankommt

Eine dauerhaft sichere Dachkonstruktion hängt davon ab, dass Lage, Querschnitt und Anschlüsse der Querbalken zum Tragsystem passen. Vor langfristigen Schäden wie Feuchteeintrag oder Schädlingsbefall schützen die Balken allein nicht; dafür sind konstruktiver Holzschutz, eine dichte Gebäudehülle und die passende Gebrauchsklasse nach DIN 68800-1 maßgeblich.

• Feuchte- und Wärmeschutz: Diese leisten Dämmung, Dampfbremse und Luftdichtheitsschicht, nicht der Balken. Querbalken bilden die Unterkonstruktion, an die diese Schichten fachgerecht und ohne Fehlstellen angeschlossen werden müssen.
• Schallschutz und Wohnkomfort: Trittschall im Dachgeschoss mindert vor allem der Bodenaufbau auf der Balkenlage (Trittschalldämmung, Estrich oder Trockenestrich) zusammen mit der Deckenbekleidung; eine ausreichend steife Balkenlage verringert zudem Schwingungen.

Fazit: Querbalken – ob als Deckenbalken oder Kehlbalken – halten den Dachstuhl in Form, wenn Lage, Querschnitt und Anschlüsse von der Statik festgelegt und fachgerecht ausgeführt sind. Feuchte-, Wärme- und Schallschutz brauchen dagegen eigene Schichten.
