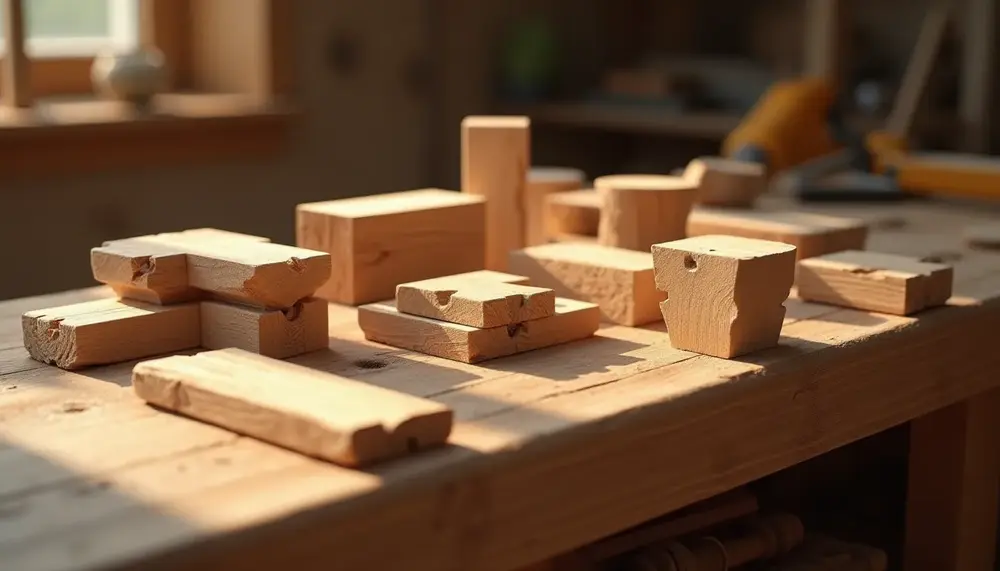

Die Kunst der Zimmerer Verbindungen: Stabilität und Ästhetik vereint

Worum es bei Holzverbindungen im Zimmererhandwerk geht

Zimmermannsmäßige Holzverbindungen verbinden Hölzer durch ihre Form: Blätter, Zapfen, Versätze und Stöße greifen ineinander und übertragen Kräfte über Kontaktflächen von Holz auf Holz. Neben der Tragwirkung prägen sichtbare Verbindungen auch das Bild eines Holzbaus.

Eine Verbindung muss die Kräfte aufnehmen, die an ihr wirken, und dauerhaft halten. Je nach Lage der Hölzer unterscheidet man Längsverbindungen, die ein Holz in seiner Achse verlängern, und Eck- und Winkelverbindungen, die Hölzer im Winkel anschließen. Welche Verbindung an einer Stelle ausreicht, legt bei tragenden Bauteilen die Statik bzw. Tragwerksplanung fest.

Sichtbare Holzverbindungen können architektonische Akzente setzen und einem Gebäude Charakter geben.

Traditionelle Holzverbindungen

Die traditionellen Holzverbindungen der Zimmerer sind ein fester Bestandteil des Holzbaus, vom Fachwerk bis zum Dachstuhl. Richtig ausgeführt und vor Feuchte geschützt, halten sie über lange Zeit.

Zu den gängigsten Verbindungstechniken gehören:

• Zapfenverbindungen: Ein Zapfen am Ende eines Holzes greift in ein Zapfenloch des anderen Holzes und sichert den Anschluss gegen seitliches Verschieben, etwa wenn ein Stiel in die Schwelle eingezapft wird.
• Schlitz- und Zapfenverbindungen: Der Zapfen sitzt in einem offenen Schlitz; diese Form wird vor allem an Ecken verwendet und heißt dann auch Scherzapfen.

Daneben stehen die Eckverbindungen, die zwei Hölzer an einer Ecke verbinden, zum Beispiel Schwellen oder Rähme an einer Gebäudeecke.

Die Herstellung erfordert handwerkliches Geschick und Erfahrung. Zimmerer reißen die Verbindungen an und schneiden sie von Hand oder mit der Abbundanlage passgenau zu.

Viele Bauherren schätzen sichtbare traditionelle Verbindungen wegen ihrer handwerklichen Qualität und der Wirkung des Holzes.

Vorteile zimmermannsmäßiger Verbindungen

Zimmermannsmäßige Verbindungen haben gegenüber Anschlüssen mit viel Metall einige Vorteile:

• Nachhaltigkeit: Holz ist ein nachwachsender Rohstoff. Verbindungen, die mit wenig oder ohne Metall auskommen, erleichtern später den Rückbau und die sortenreine Trennung der Baustoffe.
• Kraftübertragung Holz auf Holz: Vor allem Druckkräfte werden über die Kontaktflächen der Hölzer übertragen. Welche Last eine Verbindung aufnehmen muss und kann, legt die Statik bzw. Tragwerksplanung fest.
• Gestaltung: Sichtbare Verbindungen können als gestalterisches Element wirken, etwa im Fachwerk oder in einem offenen Dachstuhl.
• Reparatur: Bei der Sanierung lassen sich geschädigte Hölzer oft abschnittsweise austauschen und über Blätter oder Stöße an das gesunde Holz anschließen.
• Traditionelles Handwerk: Die Verbindungen bewahren handwerkliches Wissen, das bei der Sanierung historischer Bauten gebraucht wird.

Zimmermannsmäßige Verbindungen vereinen so Tragwirkung, Gestaltung und Nachhaltigkeit im Holzbau.

Nachteile und Grenzen

Bei Planung und Ausführung sollten Sie auch die Nachteile berücksichtigen:

• Hoher Aufwand: Von Hand hergestellte Verbindungen erfordern viel Geschick und Zeit, was die Kosten erhöhen kann.
• Querschnittsschwächung: Ausblattungen, Zapfenlöcher und Versätze schwächen den Querschnitt. Deshalb sind oft größere Holzquerschnitte nötig, was den Materialverbrauch erhöht.
• Feuchte: In Fugen und am Hirnholz kann sich Wasser sammeln. Ohne konstruktiven Holzschutz, der Wasser ablaufen lässt und eine Austrocknung ermöglicht, leidet die Dauerhaftigkeit der Verbindung.
• Verbindungssicherungen: Früher sicherten Holznägel oder Bauklammern die Verbindungen; heute kommen häufig Schraubenbolzen, Stabdübel oder Holzbauschrauben hinzu, die für den Einsatz im Holzbau zugelassen sind. Welche Verbindungsmittel nötig sind, ergibt sich aus der Statik und den Herstellerangaben bzw. der Zulassung (ETA).
• Gestalterische Grenzen: Sichtbare Verbindungen passen nicht zu jeder Architektur; in sehr reduzierten Entwürfen können sie als störend empfunden werden.

Gerade Blätter

Gerade Blätter sind die häufigste Form der Längsverbindung. Beide Hölzer werden auf etwa halbe Holzdicke ausgeblattet und übereinandergelegt; die Verbindung wird mit Holznägeln, Stabdübeln oder Bolzen gesichert.

Gängige Varianten sind:

• Gerades Blatt: Die einfache Grundform, etwa zum Verlängern von Schwellen und Rähmen; der Stoß liegt dabei am besten über einer Unterstützung.
• Gerades Blatt mit schrägem Schnitt: Der schräge Schnitt an den Blattenden verbessert das Verhalten der Verbindung bei Biegebeanspruchung.
• Gerades Blatt mit Gratschnitt: Diese Variante sorgt für zusätzliche Sicherheit bei Horizontalbeanspruchungen und ist besonders nützlich in Bereichen, wo seitliche Kräfte wirken.
• Gerades Blatt mit Zapfen: Diese Verbindung verhindert das Verschieben der Hölzer und sorgt für eine horizontale Sicherung, was besonders in tragenden Strukturen von Bedeutung ist.
• Gerades, schwalbenschwanzförmiges Blatt mit Brust: Die Schwalbenschwanzform sichert seitlich und kann zusätzlich Zug aufnehmen.

Welche Variante passt, hängt von der Beanspruchung an der Stoßstelle ab; gerade Blätter gehören zu den Grundformen der Längsverbindung in der Holzverarbeitung und im Holzbau.

Schräge Blätter

Schräge Blätter sind Längsverbindungen, bei denen die Blattflächen schräg verlaufen. Sie übertragen vor allem Querkräfte und werden etwa beim Gerberstoß einer Pfette eingesetzt, der an einer Stelle mit geringem Biegemoment liegt.

Häufige Varianten sind:

• Schräges Blatt: Häufig beim Gerberstoß verwendet; die Hölzer werden mit Schraubenbolzen zusammengehalten.
• Schräges Blatt mit schrägem Schnitt: Die schrägen Schnitte verkeilen die Hölzer ineinander; die Verbindung wirkt als Gelenk, wie es beim Gerberstoß gewollt ist.

Hakenblätter

Hakenblätter sind Blätter mit einem hakenförmigen Absatz, der die Hölzer in Längsrichtung ineinandergreifen lässt. Sie sind für die Übertragung von Zug- und Querkräften gedacht.

Es gibt mehrere Typen von Hakenblättern, die sich in ihrer Konstruktion und Anwendung unterscheiden:

• Schräges Hakenblatt: Diese Variante kann neben Zug auch größere Querkräfte übertragen.
• Verdecktes Hakenblatt: Eine seltene Sonderform, bei der der Haken von außen nicht zu sehen ist. Sie wird vor allem dort gewählt, wo die Verbindung sichtbar bleibt.

Stöße mit Zapfen

Bei Stößen mit Zapfen greift ein Zapfen des einen Holzes in eine Ausnehmung des anderen. Der Zapfen sichert die Hölzer gegen seitliches Verschieben.

Der Zapfen wird präzise geschnitten und in den passenden Schlitz oder das Zapfenloch gesteckt; meist sichert ein Holznagel die Verbindung.

Druck wird über die Stirnflächen übertragen, der Zapfen sichert vor allem die Lage der Hölzer. Welche Last der Stoß aufnehmen muss, legt die Statik fest.

Zapfen kommen nicht nur bei Stößen vor, sondern vor allem bei Anschlüssen, etwa wenn ein Stiel in Schwelle oder Rähm eingezapft wird. An Ecken bildet der Zapfen in einem offenen Schlitz eine Eckverbindung, den Scherzapfen.

Gerade Stöße

Bei geraden Stößen treffen die Hölzer stumpf oder mit einem eingesetzten Stück aufeinander. Anders als beim Blatt werden die Hölzer dabei nicht übereinandergelegt.

Gerade Stöße kommen in verschiedenen Ausführungen vor, wobei die häufigsten Typen folgende sind:

• Stumpfer Stoß mit Laschen: Diese Verbindungstechnik bietet einen großen Kraftübertragungsbereich und wird oft verwendet, um zwei Holzbauteile an ihren Enden zu verbinden. Die Laschen sorgen für zusätzliche Stabilität, obwohl sie optisch weniger ansprechend sein können.
• Gerader Stoß mit eingesetztem Stück: Diese Variante ermöglicht eine flexible Anpassung der Verbindung, indem gerade Stücke, schräg geschnittene Elemente oder Hakenvarianten kombiniert werden. Diese Technik ist besonders nützlich, wenn Anpassungen an den Maßen der Bauteile erforderlich sind.

Ein stumpfer Stoß überträgt für sich nur Druck. Zug- und Querkräfte nimmt er erst über Laschen und Verbindungsmittel auf; deren Ausführung legt die Statik fest.

Wichtig ist eine exakte Passform der Stoßflächen. Als Verbindungsmittel dienen Bolzen, Stabdübel oder Holzbauschrauben.

Eckverbindungen in der Praxis

Eine Eckverbindung verbindet zwei Hölzer, die an einer Ecke enden, meist im rechten Winkel. Typische Formen sind das Eckblatt, bei dem beide Hölzer ausgeblattet und übereinandergelegt werden, und der Scherzapfen mit Schlitz und Zapfen.

Typische Einsatzbereiche:

• Fachwerk und Rahmen: An Gebäudeecken werden Schwellen und Rähme über Eckverbindungen zusammengeführt.
• Dachkonstruktionen: Im Dachstuhl kommen Eckverbindungen etwa dort vor, wo Pfetten oder Schwellen an einer Ecke zusammentreffen. Sparren liegen dagegen nicht mit einer Eckverbindung, sondern meist mit einer Kerve auf der Pfette auf.

Eckverbindungen können sichtbar oder verdeckt ausgeführt werden, je nach gestalterischem Anspruch.

Wie bei allen Verbindungen kommt es auf eine genaue Passform an. Häufig werden Eckverbindungen zusätzlich mit Holznägeln, Bolzen oder Holzbauschrauben gesichert.

Hinweise zur Ausführung

Wie gut eine Holzverbindung hält, hängt stark von der Ausführung und den verwendeten Materialien ab:

• Präzise Messungen: Achten Sie darauf, alle Holzbauteile genau zu vermessen und zuzuschneiden. Ungenaue Schnitte können die Passform der Verbindungen beeinträchtigen und die Stabilität verringern.
• Geeignetes Holz: Verwenden Sie gut getrocknetes Holz ohne größere Risse oder Verwerfungen; für tragende Bauteile gibt die Statik die Festigkeitsklasse nach EN 338 vor, etwa C24.
• Richtige Verbindungsmittel: Nutzen Sie Holzbauschrauben, Bolzen, Stabdübel oder Nägel, die für den Holzbau zugelassen sind; Tragfähigkeit und Einsatzbereich stehen in der Herstellerangabe bzw. der Zulassung (ETA). Im Außenbereich sollten die Verbindungsmittel korrosionsgeschützt sein.
• Holzschutz: Schützen Sie die Verbindungen vor allem konstruktiv: Wasser muss ablaufen können, Fugen und Hirnholz sollten nicht dauerhaft feucht bleiben. Ob ein chemischer Holzschutz nötig ist, richtet sich nach der Gebrauchsklasse nach DIN 68800-1; eine Lasur schützt nur die Oberfläche und ersetzt keinen konstruktiven Holzschutz.
• Verstärkungen: Ob eine Verbindung verstärkt werden muss, etwa mit Laschen oder Stahlblechformteilen, entscheidet die Statik.
• Regelmäßige Wartung: Überprüfen Sie regelmäßig den Zustand Ihrer Holzverbindungen, insbesondere in Bereichen mit hoher Beanspruchung. Frühzeitige Wartung und Reparaturen können größere Schäden verhindern.

Fazit

Zimmermannsmäßige Verbindungen übertragen Kräfte über die Form der Hölzer und prägen zugleich das Bild eines Holzbaus. Blätter und Stöße verlängern Hölzer, Eckverbindungen und Zapfen schließen sie im Winkel an; Holznägel, Bolzen, Stabdübel und Holzbauschrauben sichern die Verbindung.

Die Wahl der Verbindung beeinflusst Tragfähigkeit und Dauerhaftigkeit der Konstruktion. Bei tragenden Bauteilen legt die Statik bzw. Tragwerksplanung fest, welche Verbindung und welche Verbindungsmittel nötig sind.

Eine passgenaue Ausführung, konstruktiver Holzschutz und regelmäßige Kontrolle sorgen dafür, dass die Verbindungen lange halten. Bei der Auswahl sollten Sie neben den statischen Anforderungen auch die gestalterischen Wünsche berücksichtigen.

Die Beherrschung dieser Verbindungen hält die Tradition des Zimmererhandwerks lebendig, vom Neubau bis zur Sanierung historischer Fachwerkhäuser.
